Programador de dispositivos TL866

Adquiri recentemente pelo Ali Express um multi-programador de dispositivos modelo TL866CS. O preço foi de $58,00 que convertido deu aproximadamente R$143,00

O produto chegou em menos de 1 mês a partir do vencimento do boleto. Considerando o tempo médio de compras na China, foi bem rápido.

Testei ele aqui para ler várias EPROMS, EEPROMS, SRAMs em FLASHes e funcionou tudo certinho.

Seguem algumas fotos do 'unboxing'. Depois coloco um passo a passo das telas que capturei desde o download da aplicação, passando pela instalação dos 'drivers', até estar pronto para os primeiros testes.

Pacote recém chegado do além mar.

Conteúdo da caixaa: Programador, seis adaptadores e extrator.

Minha versão é a CS. Esta não tem conector ISP.

Seis adaptadores para CIs SMD mais extrator.

'Close' nos adaptadores.

O programador veio bem protegido.

Acompanha cabo USB de boa qualidade, CD de 'drivers' e certificado de garantia em chinês.

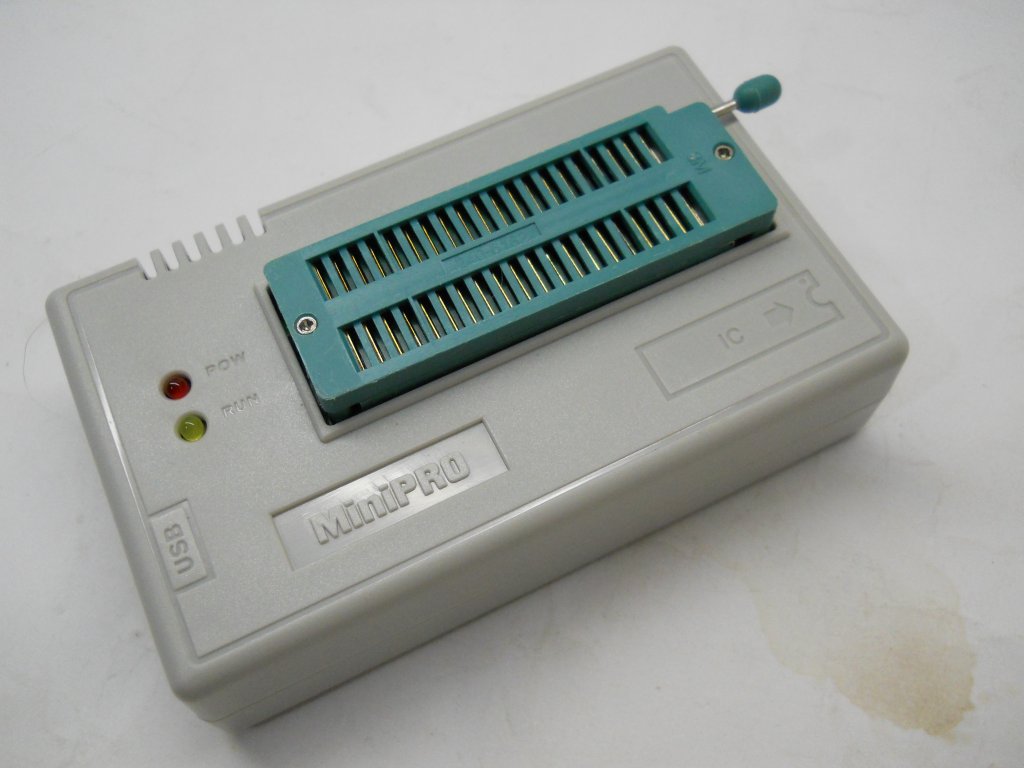

O programador é bem compacto, e bem mais prático de usar que meu Willem v3.5

Ensaiando o adaptador PLCC44.

Agora com o SOIC28 (ou é TSSOP?)
 Aqui uma ressalva em relação ao adaptador PLCC32. Se colocar o chip até o final, os terminais da memória não encostam direito nos terminais do soquete e a leitura/gravação costumam falhar. Tem que deixar o corpo do chip rente com o soquete, mas isso é fácil de fazer, basta colocar o chip de pernas pra cima sobre a bancada e encaixar o soquete por cima dele (depois posto uma foto para ilustrar)

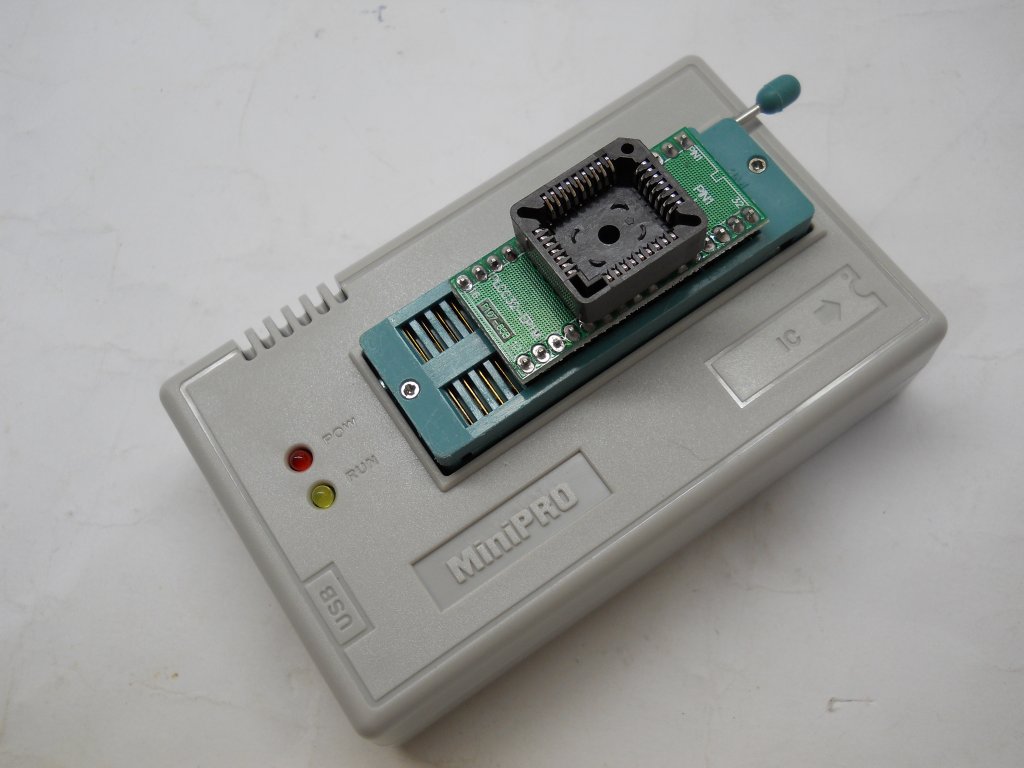

Agora o PLCC32.

A minha versão é a CS, que não possui conector ICSP. Para mim não faz diferença.

Usando o extrator, fica bem fácil tirar os chips do soquete.
