Fazia tempo que eu não mexia com o TK85 ressuscitado, daí este final de semana eu fiz para ele uma caixa de metal para abrigar o circuito do
TK85AV Tetraloaded. A caixa tem aproximadamente as mesmas dimensões da caixa do modulador de RF.
A placa foi soldada em quatro pontos nas laterais da caixa, uns 3mm acima da borda do metal. Como a área para dissipar calor é grande foi necessário utilizar um ferro de solda mais forte (100W). Sob a placa, ou melhor entre a placa do MOD de vídeo e a placa de circuito impresso do TK vai uma lâmina plástica para garantir a isolação. Pena eu não ter tirado as fotos durante o processo de montagem da caixinha.
Ainda falta fazer as ligações ao 74LS86 (vídeo, sincronismo e alimentação).
 |

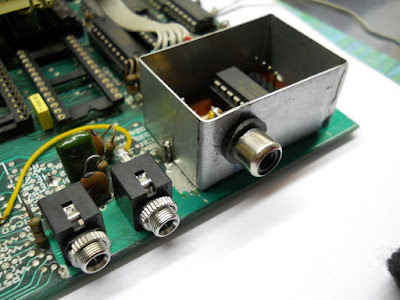

| Caixa metálica envolvendo o MOD de vídeo com backporch |
 |
| Do lado esquerdo eu usei um fio de cobre grosso para apoiar a solda da placa |
 |
| Do lado direito, a solda foi feita entre a caixa metálica e a placa do TK85 |
