Há algum tempo atrás um amigo me deu algumas caixas padrão que ele tinha sobrando, e acabei descobrindo por acaso que ela abriga perfeitamente uma placa de Arduino UNO e ainda sobra espaço para um "shield". A caixa em questão é a
CP-013 da Patola.
 |
| Caixa CP-013 da Patola |
 |
| A caixa tem ranhuras laterais onde uma placa de Arduino se encaixa direitinho. |
 |
| A caixa tem espaço para uma placa de Arduino e mais um "shield" |
A furação aproximada (apenas para a placa do Arduino) é vista na figura abaixo.
 |
| Caixa CP-013 após a furação. |
Opcionalmente pode-se fazer um rebaixo na tampa o jaque de alimentação para melhorar o encaixe.
 |

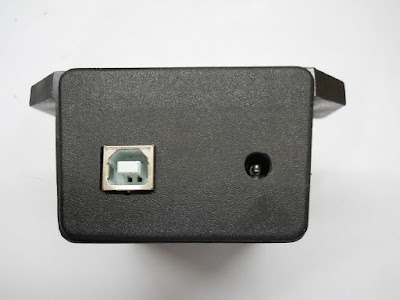

| Rebaixo para o plug de alimentação. |
|
|
 |

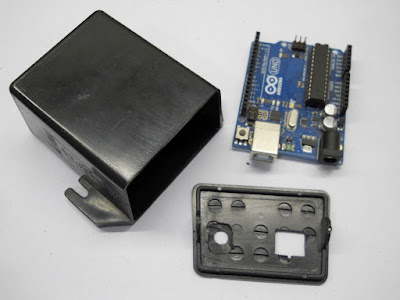

| Caixa CP-013, tampa e Arduino. |
 |
| Caixa já furada, vista de outro ângulo. |
