Pinguino com alguns extras (2)

Fiz uma ligeira modificação na placa do Pinguino porque o header para RS232 não estava permitindo encaixar o PICKIT direto no conector ICSP. Por isso foi necessário retirar os dois pinos N.C. Aproveitei e corrigi a figura com a pinagem do conector para refletir as modificações, bem como incluir a pinagem sequencial do conector (1 a 22) e reordenar os botões e leds BT1-3 e LED1-3 para ficarem numa ordem coerente com os pinos do PIC.

Pinagem e componentes da placa

Também desenhei o diagrama no Eagle para facilitar o trabalho com a placa

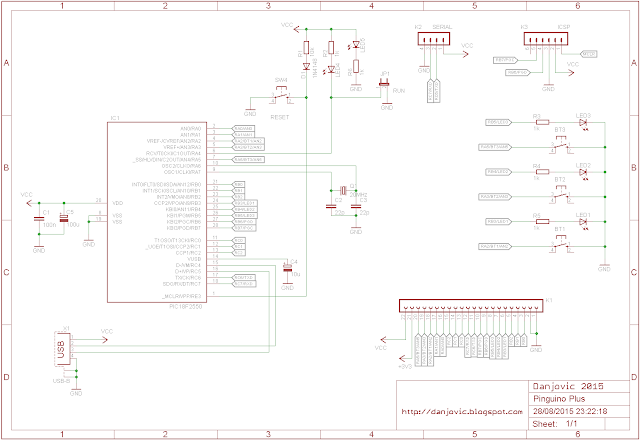

Diagrama do Pinguino

O diagrama encontra-se disponível neste em formato eagle e pdf (link para dropbox).
