Reparando o controlador da Dremel

Sabe o que acontece quando você liga a Dremel em 220Volts? O Triac do controlador de velocidade explode! Obviamente estou falando do modelo 110Volts.

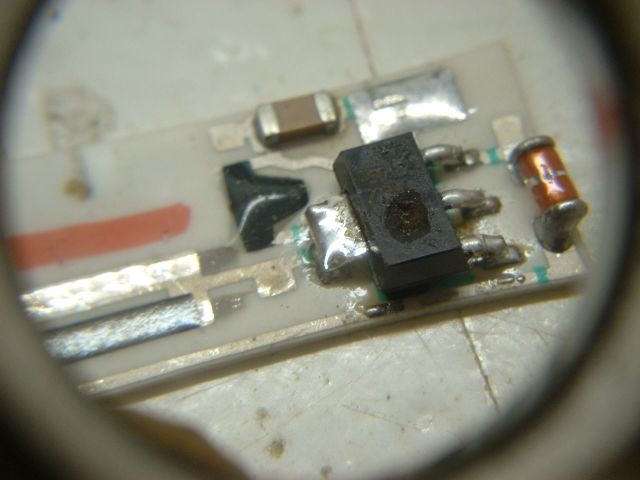

O minúsculo TRIAC não resistiu à sobretensão e explodiu.

Mesmo se eu pudesse encontrar um controlador sobressalente aqui no Brasil, duvido que o preço compensasse a substituição.
A solução então foi trocar o TRIAC. Tenho certeza de que seria fácil encontrar um TRIAC equivalente na Farnell, porém era final de semana e eu não queria ficar com a máquina parada.

A solução foi usar um TRIAC comum, no caso um TIC206E que tinha disponível na minha gaveta de componentes.

Como o controlador de velocidade é uma plaquinha minúscula, a solução foi soldar alguns fios na placa e instalar o TRIAC em algum outro lugar dentro da máquina.

Fios soldados na placa controladora de velocidade

Zoom na montagem dos fios.

Foi necessário abrir um buraco na lateral do controladora para a passagem dos fios.

Furação para passagem dos fios

Em seguida, a controladora foi instalada e os fios foram arranjados de forma a não interferir com a montagem mecânica da Dremel.

Detalhe da passagem dos fios. A controladora já está montada em sua posição de funcionamento.

Finalmente, o TRIAC foi instalado na lateral da máquina, perto da entrada do cabo de alimentação. Nessa posição o poste de um dos parafusos de montagem impede o TRIAC de se mover.

TRIAC na posiçao de funcionamento.

Vista geral da Dremel aberta. O Triac foi posicionado próximo à entrada de alimentação.

Esse reparo foi feito em setembro de 2010. A máquina continua funcionando perfeitamente até hoje, ou seja há 3 anos!
